【視頻】居民屋頂戶用分布式光伏電站安裝步驟解讀！六大關鍵地方值得注意！

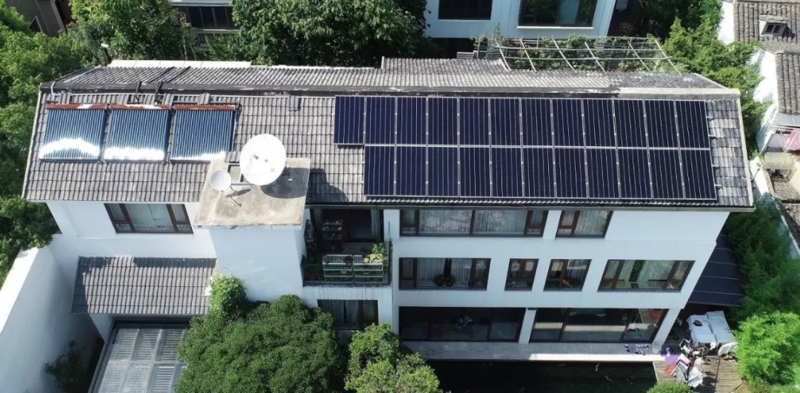

近年來，戶用分布式光伏項目步入老百姓家屋頂上，靠太陽就能發電賺錢。戶用分布式光伏項目的主要特點是規模小、分散廣。目前，市面上，許多光伏系統工程項目建設中，存在質量參差不齊，安全隱患問題突出等問題。例如：

1、因踏勘及設計不規范、導致有的戶用電站遮擋問題嚴重；

2、防雷接地做法隨意，留下安全隱患；

3、施工過程不規范，導致光伏發電系統關鍵設備損壞等。

今天，小編節選了《阿特斯戶用光伏并網發電系統安裝操作手冊》中，關于戶用光伏系統安裝的六大關鍵步驟，供大家參考借鑒（以瓦屋頂安裝為例）：

一、施工準備

1、復核房屋屋頂結構與瓦片狀況良好、木板厚度（≥2cm）或木椽子尺寸（≥5寬×2厚cm）或混凝土厚度（≥8cm）、屋頂安裝組件陣列區域無遮擋等重要信息。

2、項目施工人員復核設計圖紙可行性。

二、支架安裝

1、以“斜瓦屋頂標準支架”中的代表3種跨距的5L、6L、7L為例，其掛鉤允許的安裝公差與導軌的平齊度允許的安裝公差詳見下表：

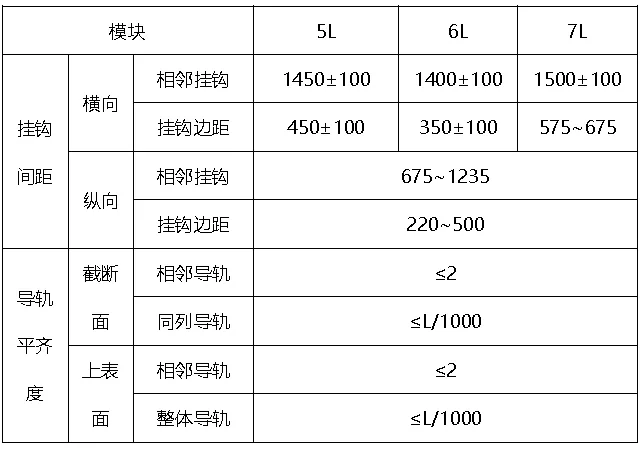

表1 支架模塊安裝公差（單位：mm）

注:L=整體導軌的橫向或縱向的**長度。

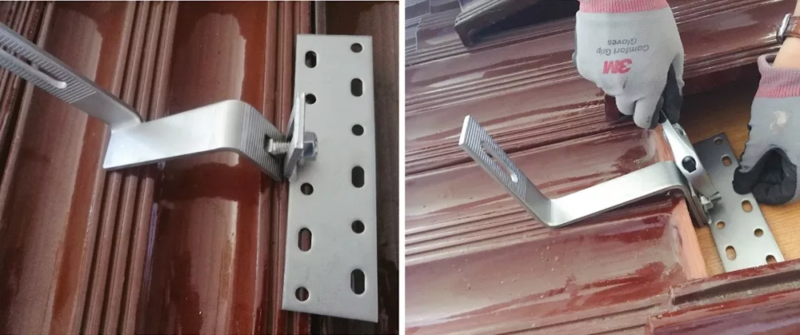

圖2 可調掛鉤預安裝示意圖

2、緊固件的螺栓在安裝時四注意

(1)螺母必須垂直于螺桿的軸線進行旋合，不得傾斜；

(2)盡可能使用扭力扳手或者套筒扳手，避免使用活動扳手或者電動扳手進行安裝；

(3)擰緊時不得快速旋轉，避免溫度急速上升而導致鎖死；

(4)安全扭矩對應見下表：

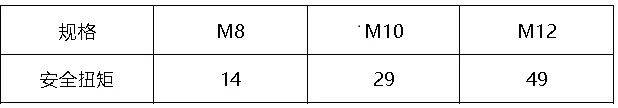

表2 安全扭矩表（N·m）

3、施工人員在屋面上行走，必須穿軟底鞋，避免損壞瓦片。

4、安裝中每天必須清除屋面瓦上雜物，防止銹蝕和劃傷屋面板。

5、屋面瓦片的拆除及恢復均要十分小心，避免造成瓦片損壞。

三、組件安裝

1、卸貨場地盡量選擇靠近施工區域，減少轉運，便于施工。

2、按廠家規定要求搬運，兩個人同時用雙手抓住邊框，防止鋁邊框劃傷其他組件，禁止拉扯導線或讓接線盒受力。移動組件過程中避免激烈顛簸和震動。禁止單人搬運時抵靠組件。

3、組件暫存時，禁止其鋁邊框直接壓到其他組件面板玻璃；并應綁扎牢固，防止意外觸碰或組件摔倒摔裂。

4、吊裝組件時，要綁牢組件，防止脫落。兩人同時勻速抬吊，保持上升同步，防止組件脫落、磕碰 。

5、組件安裝時，要輕拿輕放，禁止損壞組件。

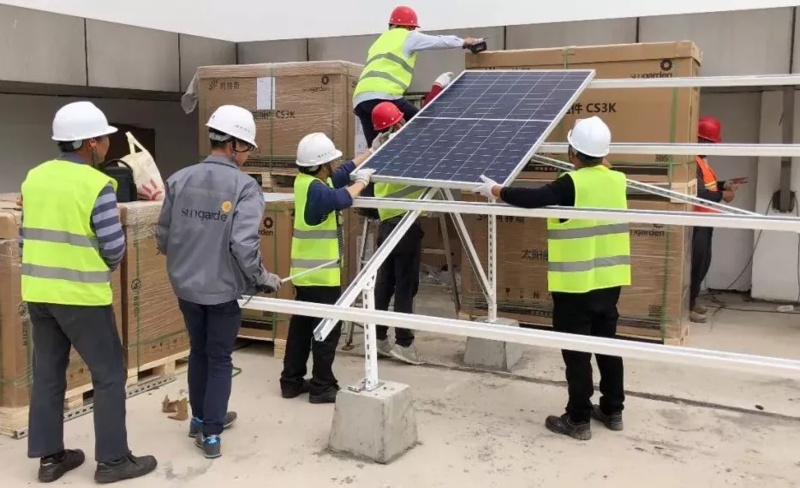

圖3 組件安裝示意圖

6、嚴禁在組件上踩踏，禁止組件遭受撞擊。

7、禁止拆除組件上的任何銘牌或者部件，此種行為會使產品質保失效。

8、如遇雨、雪天氣等狀況，需對組件上未連接的T4接頭做防水防塵保護。

9、各組件間的上表面和側面的平齊度以及邊距的安裝公差見下表：

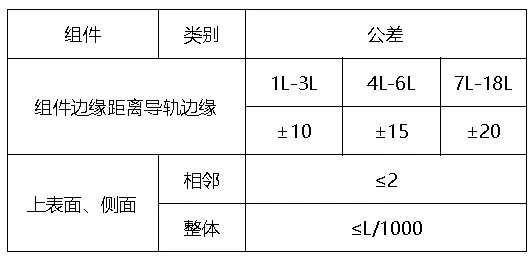

表3 組件安裝公差表

注:L=整體組件的橫向或縱向的**長度。

四、逆變器安裝

1、逆變器T4接頭必須使用隨箱原配件。

2、在安裝前首先應該檢查逆變器是否在運輸過程中有無損壞。

3、逆變器安裝前需詢問業主，確保在安裝區域內避開墻內線管、水管，防止出現意外。

4、逆變器下邊緣安裝距離地面需大于1.8m并小于2.5m，以便后續在其下方安裝配電箱。并需要安裝在房屋陰面，保持通風良好。

5、若逆變器只能安裝在狹窄的弄堂中，應靠近安裝在弄堂口，以保證通訊信號正常。在手機設置中查看信號強度，確保逆變器安裝位置信號強度在-60dBm~-110dBm之間（手機網絡模式調為2G,在“設置—關于手機—狀態消息—網絡”中查看）；

6、選擇安裝位置應能足夠堅固長時間支撐逆變器的重量，禁止安裝在石膏材質墻，木制墻壁或塑料板上。

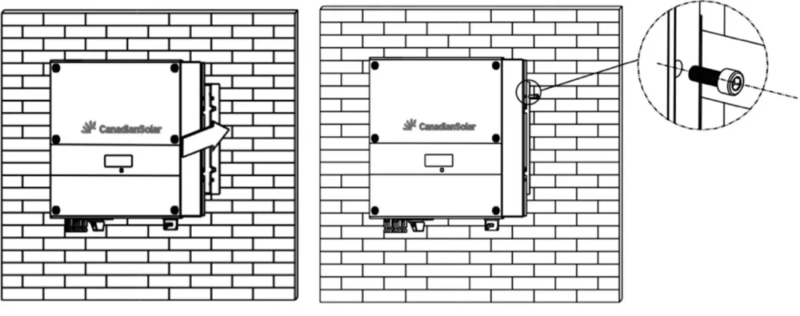

圖4   逆變器側面鎖定示意圖

7、逆變器前方應留有足夠間隙使得易于觀察數據以及維修。

8、逆變器適合安裝在垂直和向后傾斜的墻上，但墻體向后傾斜的角度不能超過15°（水平夾角75°），禁止將逆變器安裝在向前傾斜的墻上，禁止將逆變器安裝在水平面上，如圖5所示。

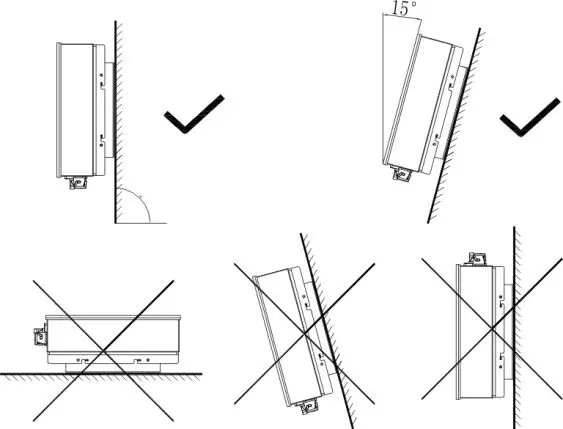

圖5 安裝角度示意圖

9、逆變器安裝應無明顯歪斜。

五、配電箱安裝

1、在安裝前首先應該檢查配電箱是否在運輸過程中損壞。

2、配電箱應就近和逆變器安裝在同一墻面，一般安裝在逆變器的正下方。

3、搬運及暫時存放配電箱時，禁止其壁掛耳朵受力，防止造成彎曲。

4、若因搬運及安裝過程中，造成油漆破損的，應用同色的自噴漆做好補漆處理。

5、其他安裝注意事項與上文中逆變器相同。

六、自檢安裝

1、檢查光伏系統安裝結構連接處的松緊度。

2、檢查系統產品是否有破損，如果有，需及時更換。

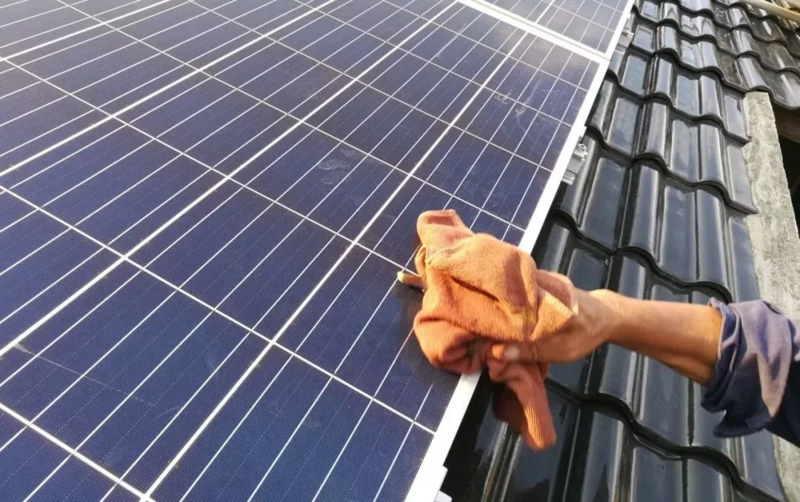

圖6 組件清潔示意圖

3、著重檢查各安裝環節中（包括支架、組件、逆變器、配電箱、接線穿管防雷接地的安裝公差是否符合上文中的所做出的標準及規范。如出現不符合的安裝環節，要立即進行整改，直至達到要求的標準及規范。
