雙面發電組件的光伏支架如何選擇和設計？

常規光伏組件，其正面的遮擋往往是人們關注的重點。然而對于雙面發電組件，由于其背面也具有發電功效，所以其背面的遮擋也需要十分關注，尤其是來自于支架的遮擋。

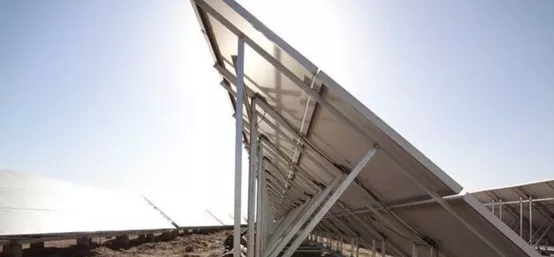

對于常規的光伏支架而言，其主梁和檁條的設計更多的考慮是強度、經濟性和組件螺栓孔（或者壓塊）的位置。然而如圖1所示，這樣的支架在組件背面會形成明顯的遮擋，如果是雙面組件安裝在這樣的支架上，其發電能力必定會受到很大的影響。

▲圖1

因此，雙面組件的光伏支架需要進行特殊設計，合理安排布局。

首先，雙面組件都是雙玻結構，其沒有螺栓孔，只能采用壓塊式安裝；其次，支架的主梁和檁條在設計時必須避開組件的電池片位置，以免遮擋雙面組件的電池背面。

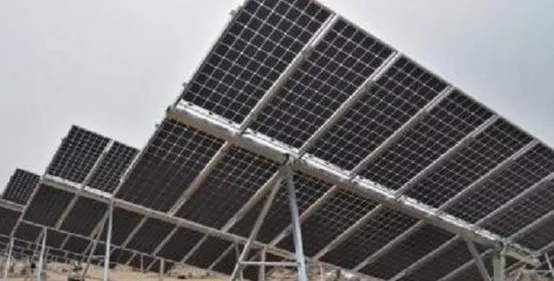

不僅是固定式支架，在雙面組件跟蹤系統設計中，也同樣存在著這樣的問題。傳統的平單軸跟蹤系統中常見的組件安裝排布方式如圖2所示。

▲圖2

可以看到，在這種安裝方式下，單軸跟蹤系統的旋轉軸貫穿所有組件背面的中間位置。雙面組件的背面會被單軸跟蹤系統的旋轉軸嚴重的遮擋，所以這種單列布置的跟蹤系統是非常不適合雙面組件系統的。

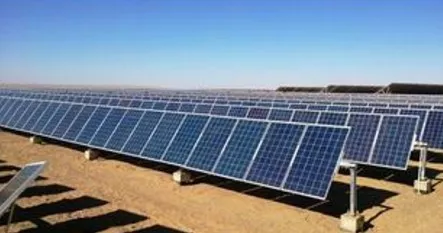

為了避免這種情況的發生，目前的雙面組件單軸跟蹤系統一般都采用組件安裝在旋轉軸兩側的方式，如圖3所示，這樣就能較好的避開旋轉軸對組件背面的遮擋。

▲圖3

光伏支架是光伏發電系統的脊梁，支撐著光伏組件正常工作。合理的優化設計光伏支架，使其能夠更好的適應為光伏發電系統服務，而別讓脊梁成了雙面組件系統的絆腳石。
