【圖文+視頻】詳解彩鋼瓦屋頂光伏發電系統安裝步驟

在屋頂光伏發電系統的安裝中，根據不同屋頂結構不同，支架的安裝形式也不同。屋面形式主要分為水泥平屋頂、彩鋼瓦屋頂和陶瓷瓦屋頂，下面小編為您介紹一下彩鋼瓦屋頂?shù)墓夥M件安裝步驟和詳情：

一、安裝前考察屋頂光伏方陣的選址

1、屋頂結構（固定支架,保證防水）。

2、檁條間距，方向，尺寸距離。

3、屋面結構，組件排布。

4、避免陰影遮擋。

二、彩鋼瓦屋頂?shù)慕Y(jié)構

首先我們要了解一下彩鋼瓦屋頂?shù)闹饕愋?，根?jù)屋頂類型選擇適合的光伏支架安裝方式。

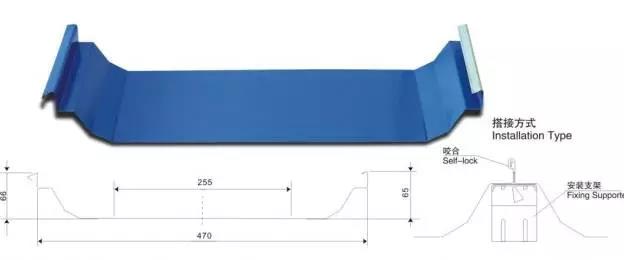

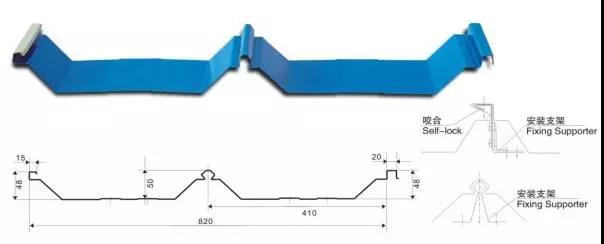

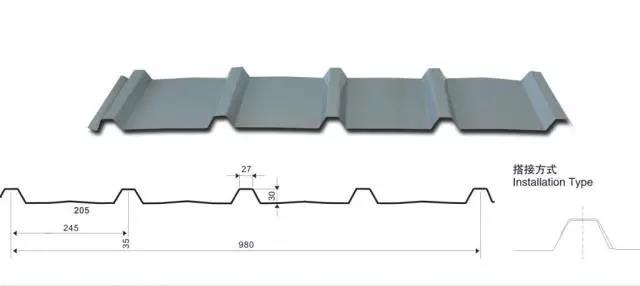

1、彩鋼瓦屋頂類型主要分為角馳型、直立鎖邊型、梯型結構。

2、彩鋼屋頂夾具形式

根據不同的彩鋼結構選擇正確的夾具形式，進行支架的安裝。

▲梯形彩鋼屋頂安裝形式

梯形屋頂?shù)牟输摻Y(jié)構，需要在安裝過程中對屋頂進行打孔固定，在固定過程中我們需要做好屋面防水，可使用防水膠或者墊膠墊的形式。無論哪一種形式，都要保證在安裝完成后，屋面不會漏水。

▲角馳型彩鋼屋頂安裝形式

▲直立鎖邊型彩鋼屋頂安裝形式

3、做好防水工作

在安裝光伏系統時，首先要保證在避免破壞屋頂?shù)那闆r下安裝。具有防水層的屋頂需要避免打孔，彩鋼屋頂進行打孔的需要使用防水膠或膠墊。

三、組件方陣排布需注意的關鍵點

1、支架與屋脊和屋面板的走向

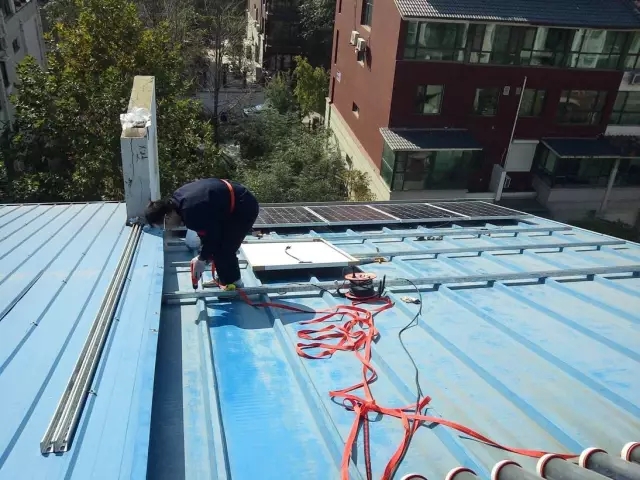

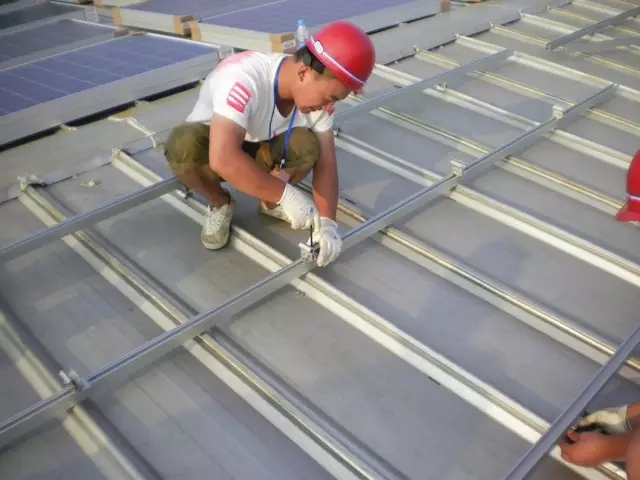

▲光伏支架龍骨與屋面板垂直

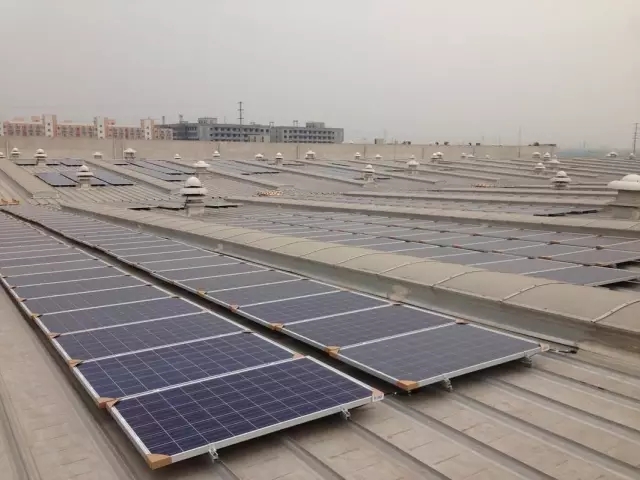

▲安裝過程中，光伏支架龍骨垂直于屋面斜坡，減小下滑力

▲支架龍骨沿斜坡方向（不推薦）

2、設計支架安裝圖之前我們需要了解的項目信息為：

組件外形尺寸：長*寬*厚；了解屋頂建筑結構圖紙、承重情況；屋頂檁條的間距（一般在1.5米以內適合）

組件排布圖：根據組件走線情況及現場情況繪制組件排布圖；

組件長寬的擺放：安裝時，組件根據屋面面積確定組件長寬的擺放，組件長邊垂直于龍骨時，節省支架成本。安裝時要預留走線槽的寬度。

3、彩鋼屋頂荷載

一般情況下鋼結構廠房上面裝光伏發電設備每平米會增加15公斤的重量，大型商企業的屋頂一般都會有原設計院的圖紙，考察前我們?nèi)绻軌颢@得圖紙，可以詳細了解屋頂結構及電氣結構分布。通過圖紙查看屋頂荷載是否滿足安裝要求，查看建筑設計說明中恒荷載的設計值，并落實除屋面自重外，是否額外增加其他荷載，如管道、吊置設備、屋面附屬物等，并確定恒荷載是否有余量能夠安裝光伏電站。
