彩鋼板屋面太陽能光伏支架的安裝步驟說明（圖）

彩鋼板屋頂光伏支架(夾具型)安裝步驟說明：

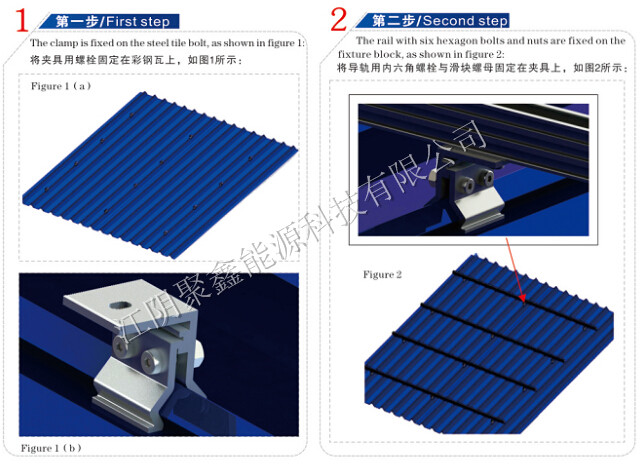

1）按圖紙指定位置，將彩鋼瓦夾具兩個組成部分卡在彩鋼板上，并使用內六角螺釘固定（盡量一次性固定所有彩鋼瓦夾具，如果不行則一次固定兩行方便安裝光伏組件）

2）使用內六角螺栓（或T型螺釘）穿過橫梁，并將橫梁固定在夾具上，調整位置后用螺帽擰緊。（同1，盡量一次固定所有橫梁，如果不行則一次固定兩行方便安裝光伏組件）

3）將光伏組件按照圖紙指示放置于橫梁上（按順序放置，通常**塊位于側邊）

4） **塊光伏組件放置完畢后，使用單側壓塊固定。

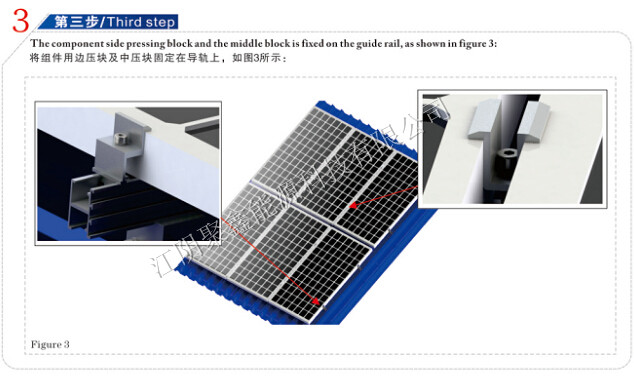

5） 單雙側壓塊固定方式：a、將內六角螺栓穿過壓塊安裝孔連接滑塊螺母，在需要安裝中壓塊或邊壓塊的位置滑入橫梁（**預先組裝好所有壓塊和螺絲組合方便安裝），使用單、雙側壓塊貼緊光伏組件，并用螺釘固定緊。

6） 重復1-4步驟，直至安裝完畢。
