江西泰明光伏10MWp角馳彩鋼瓦屋頂光伏電站項目

江西泰明光伏10MWp角馳彩鋼瓦屋頂光伏電站項目

江陰聚鑫的彩鋼瓦屋頂光伏支架具有齊全的配套體系，可以根據不同類型的彩鋼瓦瓦型提供較為適合的鋁合金夾具安裝方案，按照組件排布使用不同類型的太陽能鋁導軌，從而確保光伏支架的強度并具有較強的性價比。導軌采用陽極氧化鋁合金，通過專屬光伏夾具和鋁導軌連接技術使之不再需要進行現場加工，并能快速、便捷地安裝太陽能板。

彩鋼瓦屋頂系統適合于廠房或倉庫等大面積的彩鋼瓦屋頂，采用鋁制或不銹鋼夾塊將系統固定在屋面上。較為先進的設計，使整個系統的零件種類減到較少，安裝簡單快速。可用于安裝任意規格太陽能多晶硅組件及薄膜組件。彩鋼瓦屋頂安裝系統已成為一款適用于斜屋面頂和平屋頂?shù)耐ㄓ眯吞柲馨灏惭b系統。

角馳彩鋼瓦屋頂光伏支架安裝方式：

1、先測量屋頂安裝面積，根據圖紙上彩鋼瓦夾具；

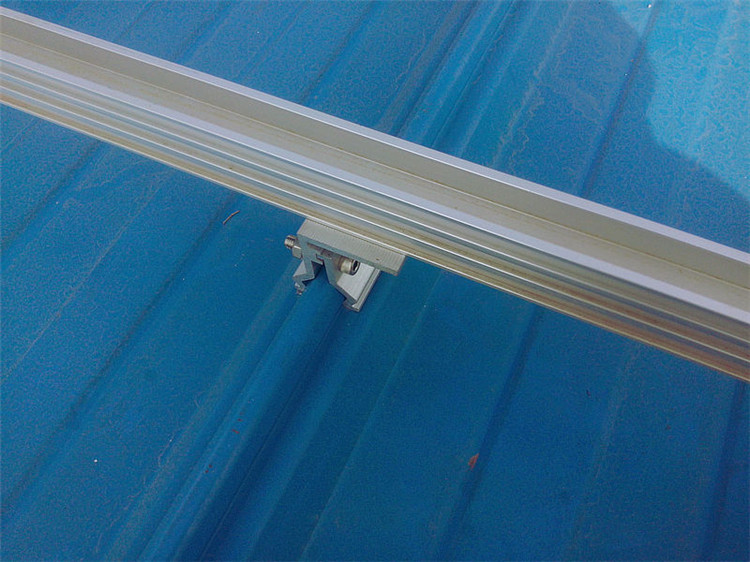

2、在彩鋼瓦夾具加緊后，鋪設鋁合金導軌；

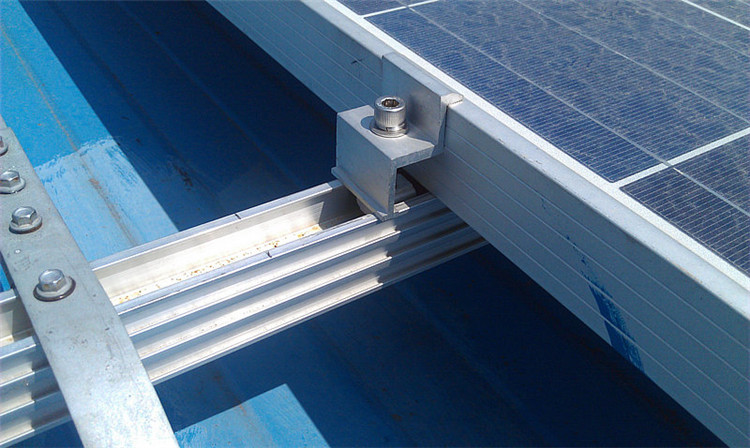

3、最后在導軌上鋪設光伏板并用壓塊固定。

優缺點：對于彩鋼瓦有要求，對屋頂防水有要求，特別是梯形彩鋼瓦，對于國內屋頂電站來說，都不能很好的解決梯形彩鋼瓦的屋頂防水要求，建議謹慎操作。不破壞房屋漏水是最關鍵的問題。

江陰聚鑫彩鋼瓦屋頂光伏支架的主要特點：

安裝簡便：僅使用單一的安裝工具就可以將整套支架安裝完成；

排水減沙：支架采用矩陣式流線型設計，真正做到排水減沙；

應用廣泛：可根據客戶要求進行自由組合；

耐腐蝕，抗風雪能力強等等

江陰聚鑫彩鋼瓦屋頂光伏支架的技術參數：

安裝地點：彩鋼瓦屋頂

安裝角度：根據客戶要求

風速：36.9m/s

雪壓：0.8KN/m2

組件排列形式：橫向或縱向

組件尺寸：任意

質保年限：10年

標準依據：AS/NZS 1170,DIN 1055,IBC 2006,GB 50009-2001等

江陰聚鑫彩鋼瓦屋頂光伏支架的組件構成：

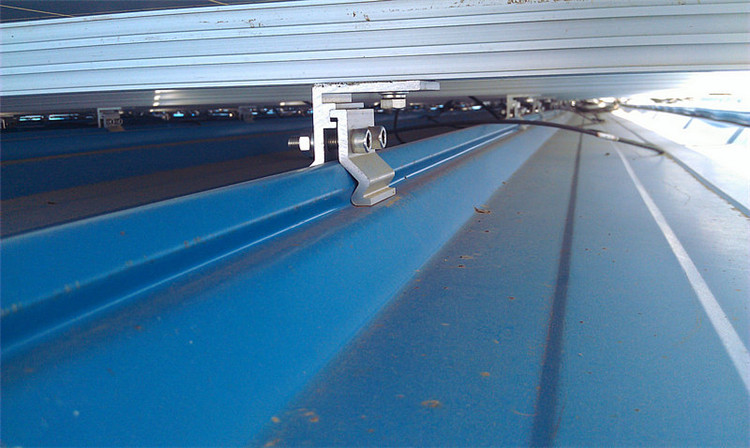

1、彩鋼瓦夾具 6063-T5、SUS304

2、導軌 6063-T5

3、導軌連接件 6063-T5

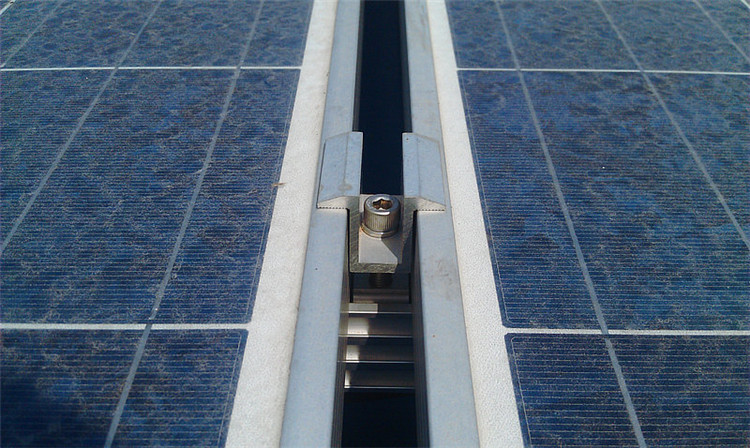

4、中壓塊 6063-T5

5、邊壓塊 6063-T5

6、安裝螺旋組 SUS304
