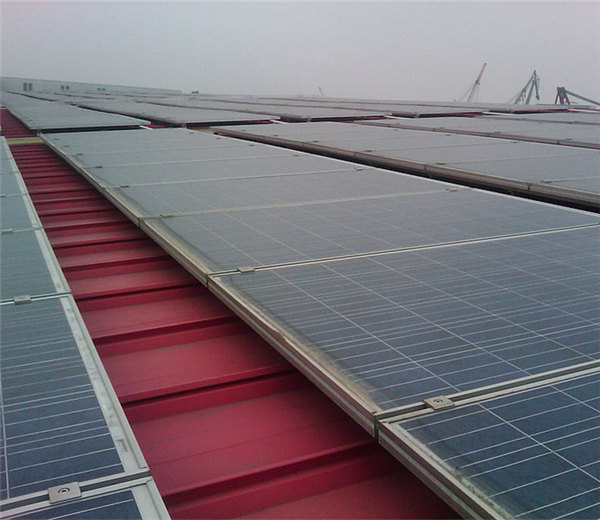

江蘇江陰5MWp角馳彩鋼瓦屋頂分布式光伏發電站項目

江蘇江陰5MWp角馳彩鋼瓦屋頂分布式光伏發電站項目

彩鋼板屋頂太陽能支架安裝方式：

1、先測量屋頂安裝面積，根據圖紙上彩鋼瓦夾具；

2、在彩鋼瓦夾具加緊后，鋪設帶角度的鋁合金三角架；

3、最后在三角加上鋪設檁條和組件。

彩鋼板屋頂太陽能支架優缺點：

對于彩鋼瓦有要求，對屋頂防水有要求，特別是梯形彩鋼瓦，對于國內屋頂電站來說，都不能很好的解決梯形彩鋼瓦的屋頂防水要求，建議謹慎操作。不破壞房屋漏水是最關鍵的問題。

彩鋼瓦屋頂支架安裝系統已成為一款適用于斜屋面頂和平屋頂?shù)耐ㄓ眯吞柲馨灏惭b系統。導軌采用鋁合金導軌，通過專屬夾具和導軌連接技術使之不再需要進行現場加工，并能快速、便捷地安裝太陽能板。

彩鋼板光伏支架基本介紹：

彩鋼板支架有三種： 1、直立鎖邊式彩鋼瓦屋面 2、角馳Ⅲ式彩鋼瓦屋面 3、波紋夾芯板式彩鋼瓦屋面

夾具的作用：加緊彩鋼板突起部分，并支撐鋁軌

彩鋼板屋面光伏支架系統解決方案——針對市場流行的彩鋼板，聚鑫能源專門對支架系統進行開發設計。 針對目前國內屋面系統基本采用直立鎖邊式、咬口式、卡扣式屋面板，我們制作出針對各種屋面的固定夾具，在不破壞屋面板的前提條件下，能讓光伏支架與屋面完美結合。

彩鋼瓦屋頂光伏支架介紹：

根據坡屋面下部結構不同，聚鑫能源將為您提供專門為彩鋼瓦屋面光伏系統開發的獨特配件，以滿足您的要求。該系列支架系統主要適用于彩鋼瓦屋頂系統。產品主體結構采用6063-T5鋁合金。擁有重量輕，安裝方便，適用性強等特點，廣泛適用于廠房、倉庫、車棚等。聚鑫能源為您提供通用性強且堅固穩定的設計，為彩鋼屋頂?shù)墓夥到y(tǒng)提供多種簡便且有效的解決方案，可以依照客戶電站的具體需求量身定做較為適合的光伏支架。

彩鋼瓦屋面光伏支架特點：

1、適合彩鋼瓦屋面不同厚度可調配件靈活滿足客戶應用。

2、連接板等配件多孔設計靈活有效實現位置調整。

3、不破壞屋面自防水系統。

4、安裝簡便：斜裝卡件能從鋁合金擠壓導軌的任何位置裝入，并跟卡塊和掛鉤高度預裝從而**地減少了安裝時間和成本。

5、廣泛安裝靈活性：聚鑫能源的太陽能屋頂傾斜支架系統適用于現有市場上各種通用有框太陽能板安裝在各種類型的屋頂上，從小的太陽能系統到大型甚至幾兆瓦系統均可適用。

彩鋼瓦屋面光伏支架技術參數：

安裝地點：斜屋頂
傾斜角度：平行屋頂（10~60 deg）
建筑高度：20 m
**風速：<60m/s
**雪荷載：<1.4KN/m2
參考標準：AS/NZS 1170 和其他國際通用標準
產品材質：鋁合金Al6063-T5 & 不銹鋼304
顏色: 自然色或定制
防腐處理: 陽極氧化& 不銹鋼
質量保證：10年質保及20年使用壽命
