詳解！不同類型居民屋頂如何安裝光伏支架？

詳解！不同類型居民屋頂如何安裝光伏支架？

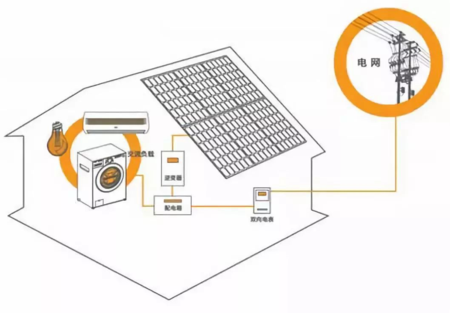

分布式光伏系統原理示意圖

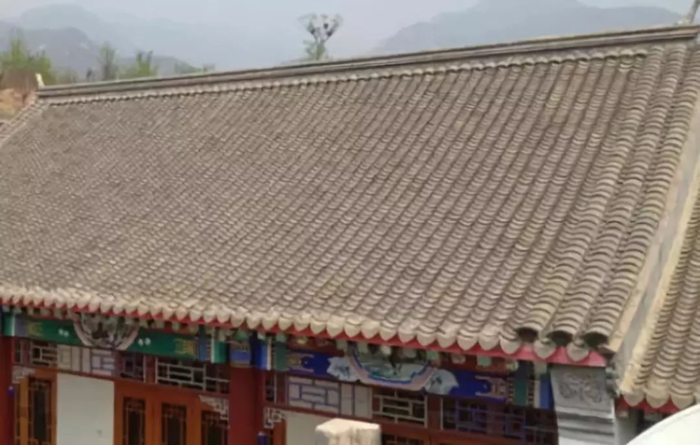

普通魚鱗瓦

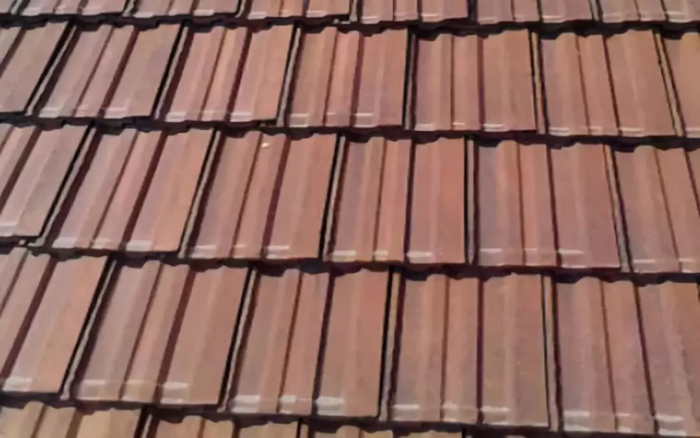

普通平瓦

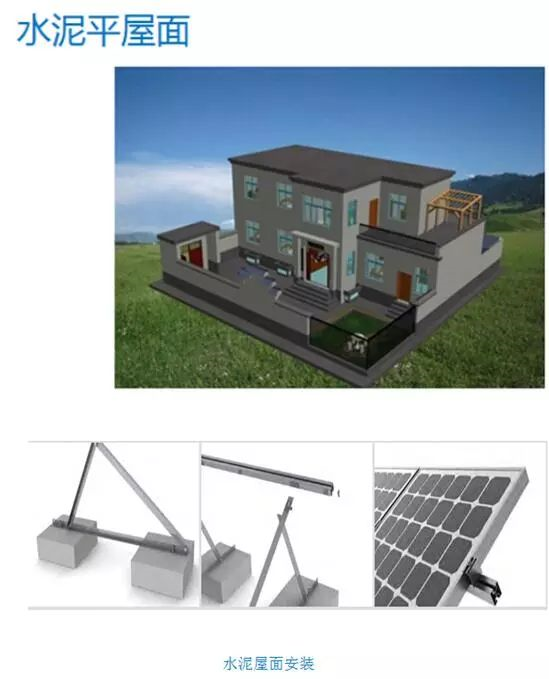

平屋頂光伏支架安裝方式：

1、首先清潔屋面雜物,使用皮尺在屋面量取基礎安裝位置，安放基礎；

2、使用沖擊鉆對水泥基礎打孔，孔深根據基礎厚度及螺栓長度決定，螺栓直徑M10。(基礎提前預埋螺栓的處理螺紋上雜質)；

3、將膨脹螺栓放入孔口，使用木錘或皮錘等非金屬錘子將螺栓輕輕敲入孔內，與孔口間距30mm；

4、安裝底梁或基座，將底梁孔或基座孔對準螺栓使用扳手將螺母旋緊；(依照上面方式固定其他基礎基座)

5、按照支架角度量取后立柱安裝位置，使用螺栓將基座與后立柱固定；

6、固定斜梁，使用角連接與后支柱固定，用螺栓將斜梁與底座連接；

7、固定龍骨，根據組件安裝孔確定龍骨安裝位置，龍骨與安裝孔距離保持在±100mm，組件兩端邊框距斜梁200-300mm、，使用異型螺母將龍骨固定在斜梁上；

8、組件安裝，安裝前確定組件安裝高度，組件下端玻璃面距離地面300mm，使用側壓塊固定組件，先固定下端壓塊防止組件滑落，組件邊框距離龍骨兩端20-30mm。固定時需兩人配合，使用拉線法或水平尺確定組件整體平行度。
