全國單體**光伏發電玻璃幕墻項目——南昌國家醫藥國際創新園聯合研究院外立面光伏發電玻璃幕墻順利完工。該項目建筑幕墻總面積約11萬平方米，光伏幕墻面積高達6000多平方米，工程總造價達1.1億元，工期歷時11個月。

此項目是江西省的重點項目，得到了江西省、南昌市政府及相關部門的大力支持，他們也對三樂建設公司的設計能力、施工能力給予充分肯定及贊揚。

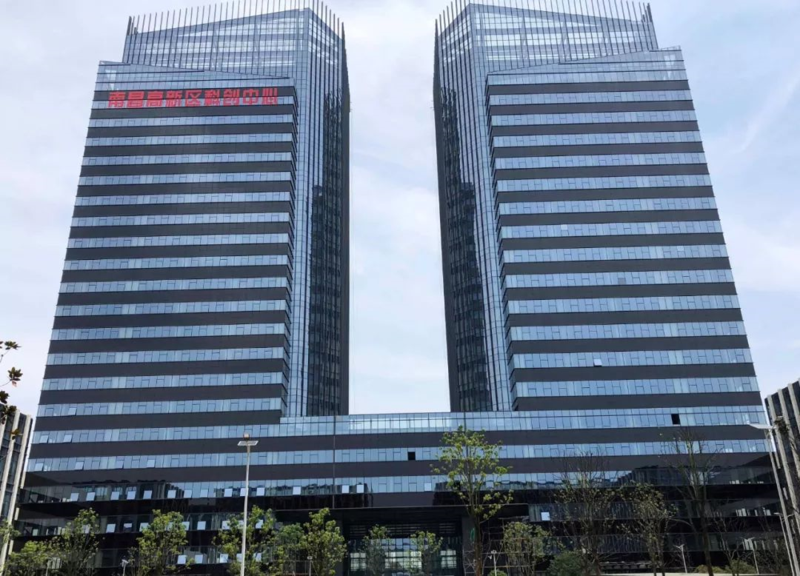

▲ 項目圖

設計理念：

該項目體量較大，建筑外圍護結構采用薄膜發電組件，保溫隔熱性能滿足熱工設計規范和建筑節能規范。設計根據建筑的位置及體形系數，按朝向確定適宜的窗墻比，有效控制陽光直接輻射量。在非透光幕墻位置設置薄膜太陽能發電材料取代傳統建筑玻璃形式，巧妙的實現太陽能與建筑的完美結合，同時太陽能組件的保溫結構設計，有效提高了建筑保溫性能，結合太陽能發電組件發電原理，降低建筑室內溫度。

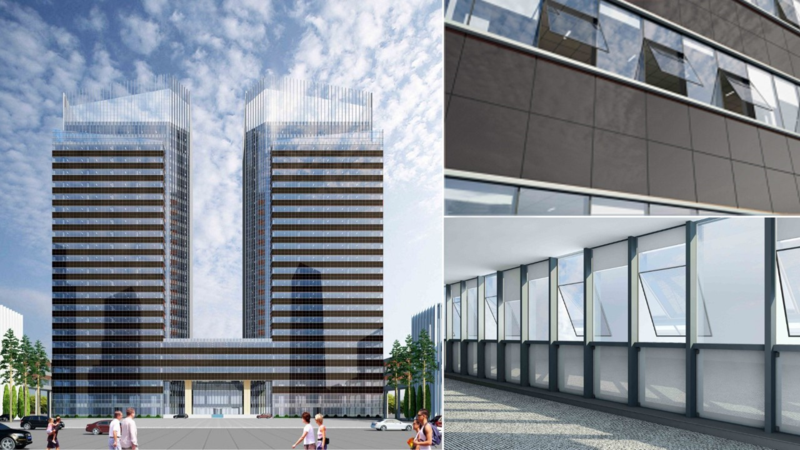

▲ 幕墻外立面實體效果

能源應用：

采用Oerlikon太陽能技術路線，單元板塊規格為1200x1130mm，單片功率為100w，項目立面合計共4600個發電單元，合計總裝機量為460kw，系統發電主要應用于建筑室內照明、新風系統、空調系統。

結構設計：

本項目幕墻系統分為半隱框式玻璃幕墻和主動式雙層發電幕墻，透光位置選用6+12A+6中空low-e保溫玻璃，非透光位置選擇漢能彩色保溫薄膜發電組件。根據建筑立面特性，調整發電芯片與明框幕墻扣蓋的相對關系，減低幕墻系統對太陽能發電系統的影響，確保建筑外觀滿足項目要求，同時滿足發電系統的工作效率**化。

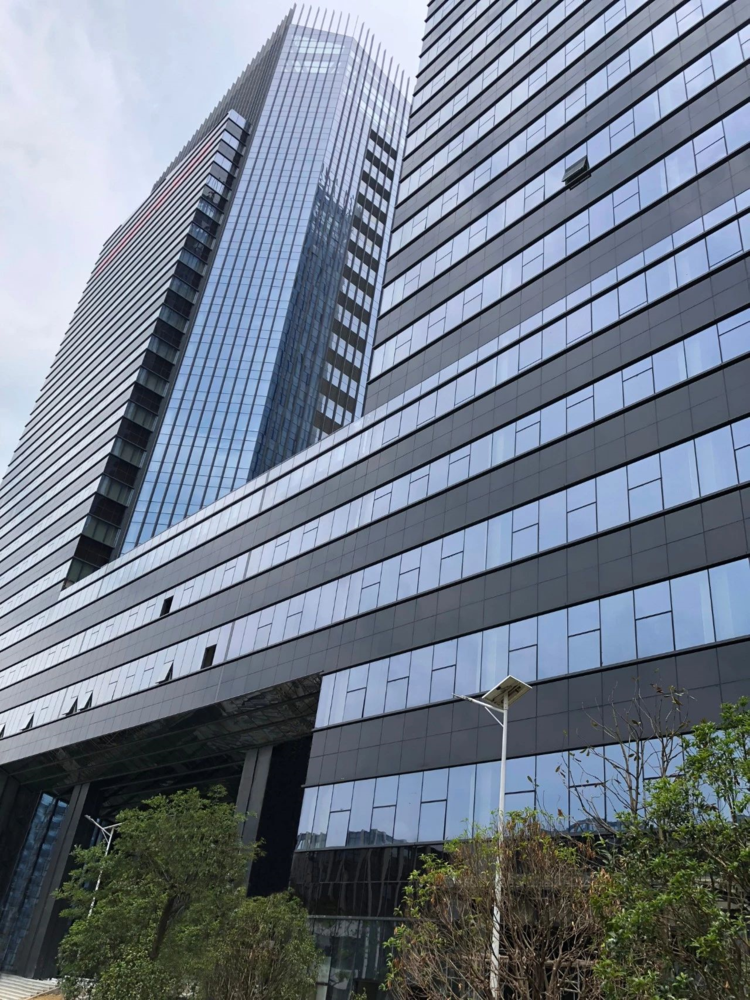

▲ 幕墻結構與形式

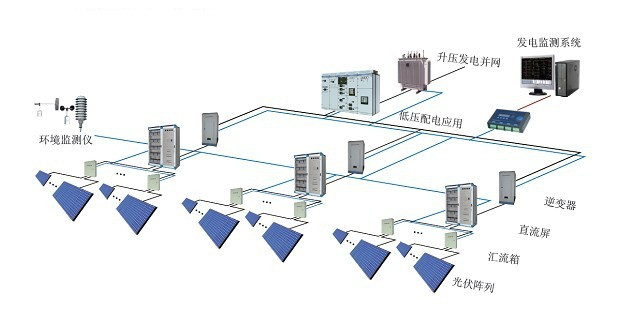

電氣設計：

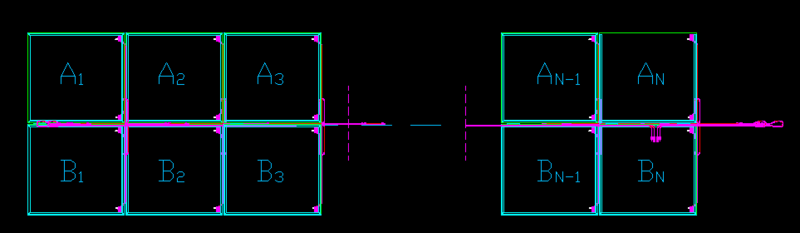

1.采用歐瑞康標準組件切割的方式，接線盒設置在組件的底邊，并盡量靠近玻璃副框，滿足建設室內外觀效果。光伏組件采用同層橫向串聯設計，建筑層間設置線槽，并在合適位置進入室內，通過建筑吊頂、強電管井接入電網。如下圖所示：

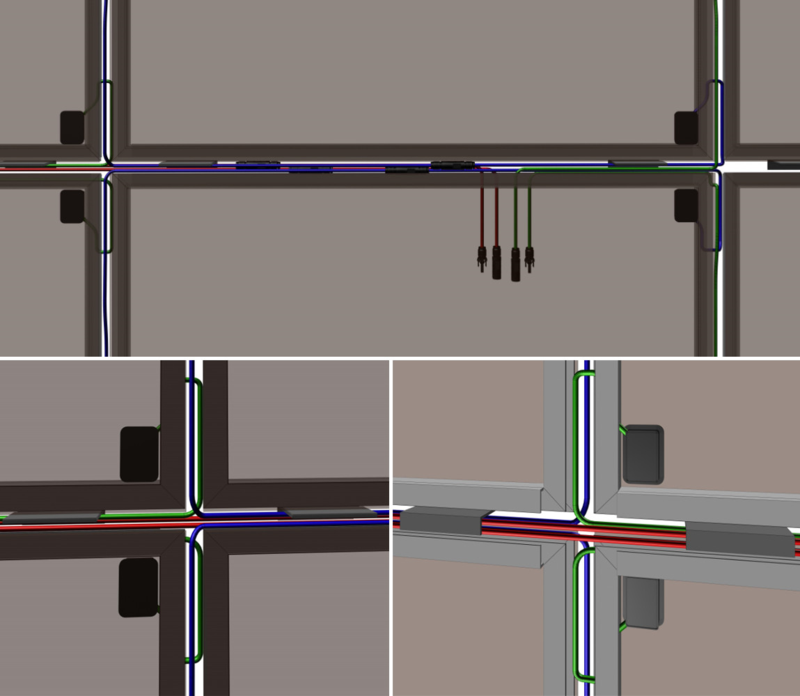

2.發電幕墻組件線纜接頭位置盡量布置在橫向，這樣豎向幕墻就可以按正常方案設計，橫向需要設置20mm的膠縫，橫向空間內需要橫穿四條線纜。同時有4條接線頭需要甩到室內（如下圖所示）線纜接頭位置需要避開鋁合金玻璃托板。

3.上下組件中間采用隱框打膠方式，此部分因?yàn)榻M件線纜較多需要足夠的空間，故此位置橫向玻璃副框需做特殊處理，為線纜預留足夠施工鋪設空間。
