張家港11KWp分布式屋頂光伏電站安裝支架項目

張家港11KWp分布式屋頂光伏電站安裝支架項目( 陶瓷瓦屋頂/梯形瓦屋頂)

陶瓷瓦屋頂5.25KWp，由21塊250W光伏組件構成，光伏支架選用不銹鋼彎鉤和鋁合金導軌組合。

琉璃瓦光伏支架的安裝步驟如下：

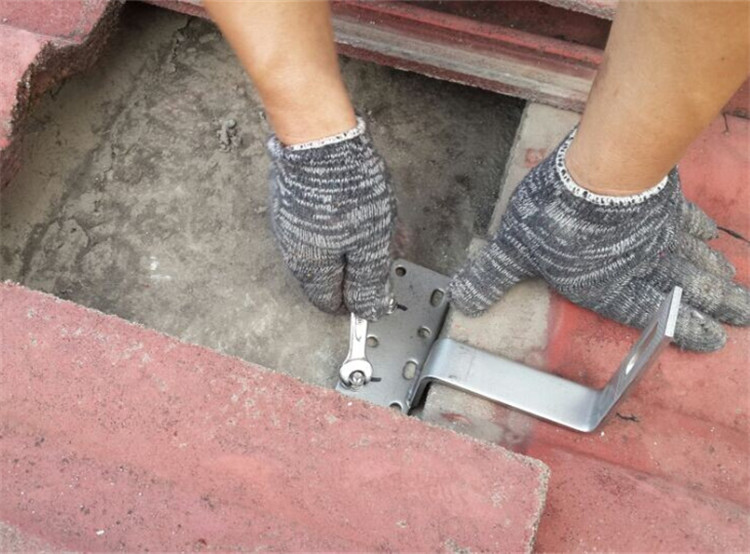

1、移開瓷瓦，用膨脹螺栓將不銹鋼彎鉤固定在混凝土層上：

2、用內六角螺栓和滑塊螺母將導軌固定在彎鉤上；

3、用中壓塊及邊壓塊將太陽能板固定在導軌上，組合完成。

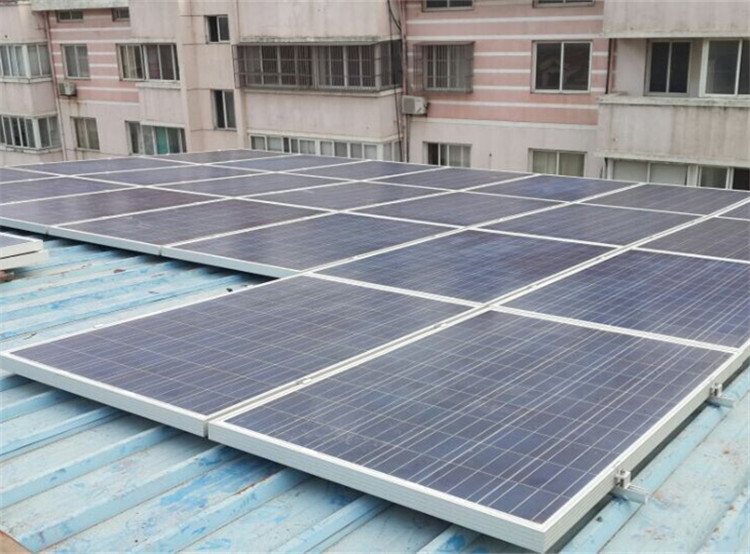

梯形彩鋼瓦屋頂5.75KWp，由23塊250W光伏組件構成。光伏支架采用U型鋁合金導軌。

U型導軌光伏支架安裝步驟如下：

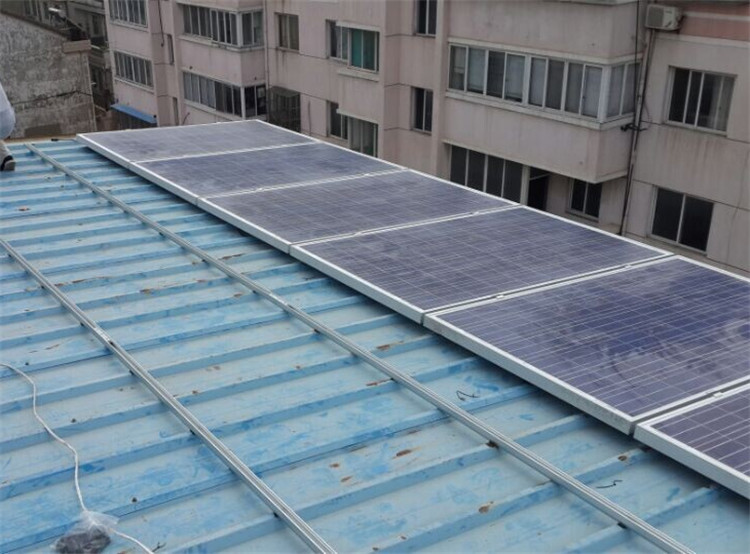

1、使用自攻螺釘將U型導軌固定在彩鋼瓦上；

2、將組件用壓塊及內六角螺栓固定在U型導軌上，完成組裝。

該系列光伏支架產品主要適用于斜坡瓦屋頂安裝光伏系統。支架主體結構采用6063-T5陽極氧化鋁合金。與傳統的碳鋼支架相比，鋁合金支架重量輕，便于運輸和安裝，并且聚鑫能源的光伏支架售前支持會根據客戶提供的安裝區域、房屋結構，地理環境等要求，進行合理設計，擁有人性化的設計，通用性好，安裝方便等特點。
